Техническое обслуживание и ремонт шарнирно-сочлененных самосвалов

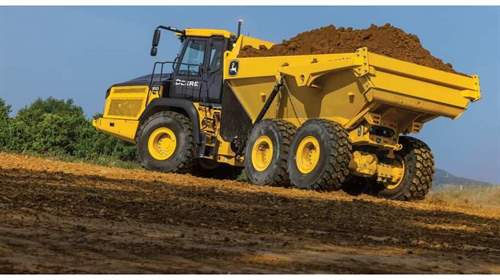

Шарнирно-сочлененные самосвалы — это настоящие тяжелые атлеты, работающие там, где обычная техника пасует. Их уникальная конструкция с «переломной» рамой позволяет им уверенно двигаться по глубокой грязи, крутым спускам и разбитым временем карьерным дорогам, доставляя десятки тонн грунта, породы или стройматериалов. Однако такая экстремальная служба требует особого подхода к уходу за машиной.
Ключевые компоненты шарнирно-сочлененного самосвала
Чтобы понимать, как правильно обслуживать эту машину, нужно сначала разобраться в ее устройстве. Главное отличие от обычного самосвала — это не просто кузов на раме. Конструкция состоит из двух основных секций, соединенных уникальным узлом, что и определяет особый подход к ее диагностике и ремонту.
Шарнирное сочленение и гидроцилиндры
Это «сердце» машины, обеспечивающее ее маневренность и гибкость. Узел представляет собой мощный шарнир, позволяющий передней и задней секциям поворачиваться относительно друг друга в горизонтальной плоскости, а иногда и с небольшим наклоном. Поворот осуществляется с помощью мощных гидравлических цилиндров.
- Что проверять: состояние смазки в шарнире, люфты, целостность пыльников и сальников. Для гидроцилиндров критически важна проверка штоков на предмет царапин или коррозии, а также диагностика гидросистемы на предмет утечек и плавности хода.
Рама и несущие конструкции
Рама такого самосвала испытывает колоссальные динамические нагрузки на кручение, особенно при движении с грузом по неровной поверхности. Она состоит из двух частей (передней и задней), которые должны сохранять прочность, несмотря на постоянное движение в сочленении.
- Что проверять: регулярный визуальный осмотр на наличие трещин, особенно в зонах концентрации напряжений — вблизи шарнира, креплений кузова и осей. Важно следить за состоянием сварных швов.
Трансмиссия, ведущие мосты и колеса
Полный привод и мощные ведущие мосты — обязательное условие для проходимости. Часто используется система с гидромеханической коробкой передач и межосевым/межколесным дифференциалами, часто с функцией блокировки.
- Что проверять: уровень и качество масел в мостах и КПП, работоспособность систем блокировки дифференциалов. Особое внимание — состоянию шин, давлению в них и балансировке колес, так как дисбаланс на таких машинах быстро выводит из строя подвеску.

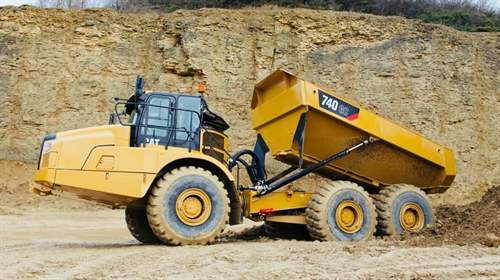

Гидравлическая система подъема кузова
Мощный гидроцилиндр или их система отвечает за подъем многотонного кузова для разгрузки. Эта система работает под огромным давлением.
- Что проверять: уровень гидравлической жидкости, состояние шлангов высокого давления на предмет потертостей и вздутий, герметичность соединений, скорость и равномерность подъема/опускания кузова.
Знание этих компонентов и их «слабых мест» — основа для построения эффективной системы технического обслуживания, которая предупреждает поломки, а не просто устраняет их последствия.
Плановое техническое обслуживание: графики и основные процедуры
Для шарнирно-сочлененного самосвала плановое ТО — это не рекомендация, а строгий регламент. Его главная цель — предотвратить внезапный отказ ключевых узлов в самых тяжелых условиях работы. Обслуживание строится по циклам: ежесменное, ежедневное (или после определенного количества моточасов) и периодическое (например, раз в 250, 500 или 1000 моточасов).
Ежедневное (ежесменное) обслуживание
Этот минимум должен выполняться перед началом каждой рабочей смены. Он занимает немного времени, но спасает от множества проблем.
- Визуальный осмотр: проверка на явные утечки жидкостей (масла, гидравлики, топлива, охлаждающей), осмотр шин на предмет порезов и давления.
- Проверка уровней: контроль уровня моторного масла, охлаждающей жидкости, жидкости гидроусилителя руля и омывателя.
- Испытание систем безопасности: проверка работы тормозов (включая стояночный), фар, габаритов, звукового сигнала, стеклоочистителей.
- Очистка: удаление грязи с узлов шарнирного сочленения, зеркал заднего вида и фар.
Техобслуживание по наработке моточасов (например, каждые 50-250 часов)
Это более глубокий осмотр и замена расходных материалов.
- Замена фильтров: масляного, топливного, воздушного (последний — особенно важен для работы в пыльных карьерах).
- Смазка шарниров: центрального шарнира сочленения, шкворней, других точек смазки согласно карте производителя.
- Диагностика: проверка натяжения и состояния ремней вентилятора/генератора, диагностика аккумуляторной батареи.
- Контроль гидравлики: проверка уровня жидкости в гидравлической системе подъема кузова и рулевого управления.
Периодическое сервисное обслуживание (каждые 500-2000 часов)
Такое ТО часто проводят в условиях стационарной мастерской. Оно включает в себя масштабные работы.
- Замена технических жидкостей: полная замена масла в двигателе, мостах, коробке передач, гидравлической системе.
- Регламентные работы с тормозной системой: проверка толщины тормозных колодок/дисков, состояние тормозных шлангов, замена тормозной жидкости.
- Подвеска и ходовая часть: проверка состояния амортизаторов, сайлент-блоков, подшипников ступиц.
- Дефектовка: тщательный осмотр рамы на предмет трещин, диагностика шарнира сочленения на увеличенные люфты.
Строгое следование графику, предписанному производителем в сервисной книжке, — самый надежный способ сохранить высокую стоимость машины при перепродаже и избежать многодневных простоев из-за капитального ремонта.
Диагностика неисправностей трансмиссии и гидравлической системы
Трансмиссия и гидравлика — это силовой контур машины. Их неисправности мгновенно ощущаются на ходу и грозят серьезными последствиями. Грамотная диагностика позволяет точно определить проблему, а не менять узлы наугад, что экономит время и деньги.
Признаки и причины проблем в трансмиссии
Неполадки в коробке передач, мостах или системе привода проявляются вполне конкретно.
-
Посторонние шумы (вой, гул, стуки):
- При движении под нагрузкой: часто указывает на износ подшипников или шестерен главной передачи в ведущих мостах.
- При переключении передач: может быть признаком проблем с синхронизаторами или износа втулок в самой КПП.
- Постоянный гул, меняющийся со скоростью: обычно связан с подшипниками колес или дифференциала.
- Затрудненное переключение передач или самопроизвольное выбивание: причина может быть в неисправности механизма переключения, низком уровне или некачественном масле в КПП, либо в износе самих шестерен.
- Пробуксовка или потеря мощности: ощущение, что двигатель ревет, а машина не тянет. Может указывать на пробуксовку муфт в гидротрансформаторе (если он есть) или критический износ фрикционов в самой коробке.
- Утечки масла: визуальный осмотр сальников и уплотнений мостов, раздаточной коробки и КПП — первичный этап диагностики. Место утечки часто указывает на проблемный узел.
Диагностика гидравлической системы (рулевое управление и подъем кузова)
Гидравлика — это мышцы самосвала. Ее отказы опасны для управления и выполнения основной функции.
-
Медленная или неравномерная работа цилиндров: если кузов поднимается рывками или медленнее обычного, проблема может быть в:
- Низком уровне гидравлической жидкости.
- Загрязненном фильтре гидравлики.
- Износе или повреждении самого гидроцилиндра подъема (внутренние утечки).
- Неисправности гидронасоса (не создает нужного давления).
-
Тугое рулевое управление или «провалы» руля:
- Проверяется уровень жидкости в бачке ГУРа.
- Осматриваются приводные ремни насоса гидроусилителя на натяжение и износ.
- Случаются утечки в шлангах или рулевом механизме.
- Падение давления в системе: самый точный способ диагностики — подключение манометра к напорной магистрали для проверки соответствия давления паспортным значениям насоса и всей системы.
- Перегрев гидравлической жидкости: часто следствие постоянной работы системы на пределе из-за внутренних утечек, загрязнения или неисправности теплообменника.
Важное правило: при любых подозрениях на неисправности трансмиссии или гидравлики сначала проводятся простейшие проверки (уровни, утечки, ремни), затем — инструментальная диагностика. Это позволяет локализовать проблему с минимальными затратами.
Особенности ремонта шарнирного сочленения и рамы
Ремонт этих узлов — одна из самых сложных и ответственных задач в обслуживании шарнирного самосвала. Проблемы здесь редко бывают мелкими, а качество работ напрямую влияет на безопасность и дальнейший ресурс всей машины. Такие работы требуют специального оборудования, квалификации и часто проводятся в стационарных условиях.
Ремонт шарнирного сочленения
Этот узел подвержен износу из-за постоянного движения под огромной нагрузкой. Основные ремонтные операции включают:
- Замена подшипников и втулок шарнира: При появлении повышенного люфта или стуков необходимо разобрать узел. Часто требуется мощный пресс для запрессовки новых подшипников. Критически важно использовать только оригинальные или сертифицированные запасные части, так как здесь работают экстремальные нагрузки.
- Восстановление посадочных мест: Из-за вибрации и усталости металла посадочные места под подшипники могут разбиваться. В таких случаях применяются технологии наплавки с последующей механической обработкой до номинального размера.
- Ремонт гидроцилиндров поворота: Частая проблема — течь через сальники штока или повреждение самого штока. Цилиндр демонтируется, проводится дефектовка, шлифовка или замена штока, установка нового ремкомплекта сальников.
- Обслуживание системы смазки: Необходимо проверять и прочищать каналы подачи смазки, обеспечивать герметичность пыльников. Отсутствие смазки — главный враг шарнира.
Ремонт и усиление рамы
Рама сочлененного самосвала требует особого внимания, так как ее поломка в поле может привести к катастрофическим последствиям.
- Дефектовка (магнитно-порошковая или ультразвуковая): Первый этап — тщательный поиск трещин, особенно в зонах концентрации напряжений: около шарнира, креплений кузова, кронштейнов амортизаторов и опор силового агрегата. Часто трещины начинаются от технологических отверстий или сварных швов.
-
Технология заварки трещин: Просто заварить трещину — недостаточно. Необходимо:
- Просверлить концы трещины, чтобы остановить ее распространение.
- Полностью разделывать (высверливать или вышлифовывать) трещину по всей длине.
- Вести сварку специальными электродами для конструкционных сталей, с соблюдением технологии предварительного подогрева, чтобы избежать внутренних напряжений.
- Усиление накладками (ланжеронами): Часто ремонт сопровождается установкой усиливающих накладок из толстого листового металла. Накладки не просто привариваются поверх, а интегрируются в конструкцию, перераспределяя нагрузки. Их форма и место установки должны быть тщательно просчитаны.
- Проверка геометрии: После серьезного ремонта рамы или замены шарнира необходимо проверить геометрию всего остова, так как перекосы приведут к ускоренному износу шин и других узлов.
Главный принцип ремонта шарнира и рамы — не допускать «кустарщины». Экономия на качестве работ или материалах в этом случае — это прямая угроза не только кошельку, но и жизни водителя.
Работа с ходовой частью и шинами в тяжелых условиях
Ходовая часть и шины шарнирно-сочлененного самосвала принимают на себя весь удар от бездорожья. Камни, глубокие колеи, грязь и постоянная динамическая нагрузка быстро выводят из строя даже самые прочные компоненты. Правильный уход за этой системой — залог не только планового пробега, но и управляемости машины.
Обслуживание подвески и ступичных узлов
Жесткая, часто торсионная подвеска таких самосвалов рассчитана на надежность, а не на комфорт, но и она требует внимания.
- Контроль состояния амортизаторов: неисправные амортизаторы («пробитые») приводят к ускоренному износу всей ходовой части, шин и делают машину неустойчивой на скорости. Признак — постоянная раскачка кузова после проезда неровностей.
- Диагностика сайлент-блоков и втулок: резинометаллические шарниры в рычагах подвески со временем разбиваются. Износ проявляется в стуках при движении по неровностям и в ухудшении точности управления. Замена требует специального прессового оборудования.
- Проверка подшипников ступиц: необходим контроль осевого люфта колеса и нагрев ступиц после пробега. Перегретая ступица указывает на износ подшипников или проблемы со смазкой, что может привести к заклиниванию узла.
Шины: правильный выбор, давление и ротация
Для сочлененных самосвалов шины — это один из самых значимых расходных материалов, и его расход нужно грамотно контролировать.
- Выбор типа протектора: для каменистых грунтов нужен протектор с усиленным каркасом и защитой от порезов (обычно карьерный тип). Для глинистых и заболоченных участков важнее грязезацепы и самоочищающийся рисунок. Неправильный выбор ведет к катастрофически быстрому износу.
-
Контроль давления — золотое правило:
- Слишком высокое давление уменьшает площадь контакта, приводит к ускоренному износу центральной части протектора и ухудшает сцепление на рыхлых грунтах.
- Слишком низкое давление опасно перегревом шины, повреждением боковины и даже разбортировкой на повороте под нагрузкой.
Давление должно строго соответствовать рекомендациям производителя для конкретной нагрузки и типа грунта.
- Систематическая ротация (перестановка) колес: из-за специфики нагрузок (например, постоянной работы с полным/пустым кузовом) шины изнашиваются неравномерно. Регулярная перестановка колес между осями и бортами позволяет выровнять износ и продлить общий ресурс комплекта.
- Своевременный ремонт порезов: даже небольшие порезы на боковине в условиях постоянной нагрузки и деформации быстро разрастаются. Качественный горячий вулканизационный ремонт от профессиональных шинников — необходимость, а не опция.
Инвестиции в качественную диагностику ходовой и профессиональное шинное обслуживание всегда окупаются. Они предотвращают внезапные простои из-за поломок и обеспечивают предсказуемый, плановый расход бюджета на запасные части.
Организация ремонтной базы и подбор запасных частей
Эффективный ремонт шарнирного самосвала невозможен без правильно организованной инфраструктуры и надежной системы снабжения. Простой такой машины стоит огромных денег, поэтому цель — свести время на восстановление к минимуму. Это достигается грамотным планированием и качественными материалами.
Оснащение ремонтной зоны или мастерской
Для полноценного обслуживания и ремонта критически важных узлов необходимо специализированное оборудование.
- Грузоподъемное оборудование: Мощные кран-балки или тележки грузоподъемностью не менее 5-10 тонн для безопасного снятия и установки мостов, коробок передач, гидроцилиндров и секций рамы.
- Специальный инструмент: Гидравлические прессы различного тоннажа для работ с подшипниками шарнира и ступиц, комплекты съемников, динамометрические ключи для затяжки ответственных соединений.
- Оборудование для диагностики и ремонта рамы: Сварочные аппараты для сварки толстого металла (желательно с возможностью аргонодуговой сварки), газовые резаки, аппараты для дефектоскопии (например, магнитопорошковый контроль).
- Зона для мойки агрегатов: Эффективная очистка узлов перед дефектовкой и ремонтом — обязательное условие качественной работы и точной диагностики.
Формирование ремонтного фонда и логистика запчастей
Ключ к быстрому ремонту — наличие нужной детали в нужный момент. Стратегия снабжения должна быть многоуровневой.
- Расходные материалы и «ходовые» запчасти: На складе всегда должен быть страховой запас фильтров (воздушных, масляных, гидравлических), ремкомплектов сальников для цилиндров, тормозных колодок, некоторых подшипников и датчиков. Это то, что выходит из строя чаще всего.
- Критичные узлы (стратегический запас): Для моделей, которые составляют основу парка, стоит рассмотреть запас наиболее уязвимых и долгопоставляемых узлов. Это могут быть гидронасосы рулевого управления, определенные датчики ЭБУ или даже восстановленный шарнир в сборе. Их наличие страхует от многомесячного простоя.
-
Работа с поставщиками: Важно иметь проверенные каналы:
- Оригинальные запчасти (OEM): Максимальная гарантия совместимости и надежности, но за высокую цену. Критично для ремонта двигателя, трансмиссии и шарнира.
- Качественные аналоговые производители: Многие компании (например, SKF, Bosch, Lemförder) выпускают компоненты не хуже оригинальных, но дешевле. Требует экспертизы в подборе.
- Восстановленные агрегаты (Remanufactured): Хороший компромисс для дорогостоящих узлов вроде турбин или насосов высокого давления. Качественное восстановление дает новую жизнь агрегату за 40-60% от цены нового.
- Система учета: Ведение журнала отказов и расхода запчастей помогает прогнозировать будущие потребности, выявлять слабые места конкретных моделей и оптимизировать бюджет на обслуживание.
Хорошо организованная ремонтная база — это не просто склад с инструментами. Это продуманная система, где каждый этап, от диагностики до установки детали, обеспечен ресурсами и минимизирует время простоя техники, превращая затраты на ремонт в управляемые инвестиции.
Повышение ресурса машины: рекомендации по эксплуатации
Долговечность шарнирного самосвала лишь отчасти зависит от качества сборки. В не меньшей степени ее определяет повседневная культура эксплуатации. Грамотные действия оператора и диспетчера способны добавить тысячи моточасов к ресурсу даже в самых суровых условиях, сократив общую стоимость владения.
Профессионализм и осознанность оператора
Водитель — ключевое звено в цепи сохранения техники. Его действия напрямую влияют на износ.
- Плавность хода — основа основ: Резкие старты с пробуксовкой, агрессивное торможение и удары о препятствия создают пиковые нагрузки на трансмиссию, раму и шарнир. Плавная работа педалями и предсказуемое вождение значительно снижают ударные нагрузки.
- Правильная техника разгрузки: Нельзя поднимать кузов на ходу или выгружаться на сильном уклоне, создавая риск опрокидывания. Разгрузка должна производиться на ровной, подготовленной площадке. Опускать кузов нужно только после полной остановки самосвала и возврата его на ровную площадку, чтобы избежать перекоса и ударов рамы.
- Уважение к шарниру: Следует избегать полных выворотов руля на месте, особенно под нагрузкой. Это создает колоссальное давление на гидроцилиндры поворота и подшипники шарнира. Начинать поворот лучше с небольшого движения вперед или назад.
- Контроль температуры: Оператор должен следить за показателями температур двигателя и трансмиссии на подъемах, давая машине возможность «передышки» при перегреве, а не выжимая из нее последние силы.
Организационные и технологические меры
Руководство и служба эксплуатации также могут создать среду для долгой службы парка.
- Оптимизация маршрутов и состояния дорог: По возможности следует избегать участков с экстремальным рельефом. Регулярное планирование и выравнивание технологических дорог на объекте (отсыпка, удаление крупных камней) напрямую снижает износ ходовой части и шин.
- Недопущение перегрузов: Систематическая перегрузка сверх нормы, указанной производителем, — верный путь к ускоренному износу всех без исключения узлов: от подвески и рамы до трансмиссии и тормозов. Необходим жесткий контроль веса.
- Соблюдение межсервисных интервалов: Недопустимо переносить плановое ТО из-за аврала на объекте. Работа на изношенном масле или загрязненных фильтрах наносит ущерб, многократно превышающий стоимость своевременного обслуживания.
- Обучение и мотивация персонала: Регулярный инструктаж водителей по правилам эксплуатации конкретной модели и система поощрений за бережное отношение к технике (например, на основе расхода топлива и шин за период) приносят ощутимую экономию.
В конечном итоге, продление ресурса — это системная работа, где техническое обслуживание и ремонт идут рука об руку с грамотной эксплуатацией. Машина, за которой ухаживают и на которой правильно ездят, не только служит дольше, но и требует меньше затрат на ремонт, оставаясь надежным активом предприятия.
